HS :8431431000

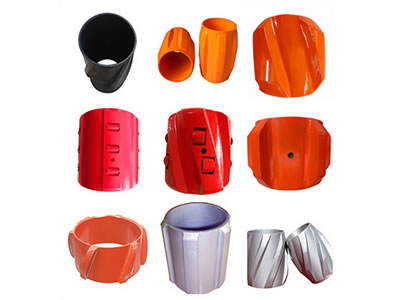

Nombre: Centralizador con resorte en arco/ Centralizador espiral
Características:
Nuestro centralizador rígido se fabrica mediante fundición y ofrece varias ventajas sobre otros tipos de centralizadores, tales como su estructura simple, fiabilidad, alta resistencia y facilidad de uso. Se emplea extensamente en tuberías de revestimiento y en pozos inclinados. Este centralizador espiral es indispensable para el revestimiento de cementación de paredes verticales, así como para los tubos de revestimiento para cementación de pozos inclinados y horizontales en los que el centralizador de resorte no es lo suficientemente fuerte para los tubos pesados. Estos centralizadores de cuatro o seis contactos están disponibles en diferentes tamaños y especificaciones para pozos de distintas dimensiones.
El centralizador puede girar y deslizarse libremente en la camisa, o fijarse con un localizador o tornillo de anclaje. De igual manera, ayuda a eliminar el barro de la camisa para así mantener limpia la pared del pozo cuando se coloca la tubería de revestimiento. El flujo rotacional producido por el centralizador durante la cementación aumenta la eficiencia volumétrica de barrido. Finalmente la incorporación de una bandeja mejora todavía más la cementación.
Indicaciones de instalación
El centralizador de tuberías de revestimiento se puede montar en un intervalo que se ajusta a los requerimientos de diseño. El diámetro externo del centralizador se basa en el tamaño de las paredes del pozo.
1. Se puede instalar directamente sobre el revestimiento
2. Se mueve libremente entre los acoplamientos
3. Se puede instalar a través de una bisagra en cualquier posición de la camisa.
| Especificaciones | Modelos | Diámetro exterior máximo (mm) | Diámetro interior (mm) | Longitud (mm) |
| 41/2pulgadas x 6 pulgadas | I, II, III | 145 | 116.5 | 200 |
| 5pulgadas x 6 pulgadas | I, II, III | 145 | 129 | 200 |
| 5 1/2pulgadas x 8 1/2 pulgadas | I, II, III | 205-210 | 142 | 200/300 |
| 6 5/8pulgadas x 8 1/2 pulgadas | I, II, III | 205-210 | 171 | 200/300 |
| 7pulgadas x8 1/2 pulgadas | I, II, III | 205-210 | 181 | 200/300 |
| 7pulgadas x9 1/2 pulgadas | I, II, III | 225-235 | 181 | 200/300 |
| 7pulgadas x9 5/8 pulgadas | I, II, III | 225-235 | 181 | 200/300 |
| 9 5/8pulgadas x12 1/4 pulgadas | I, II, III | 300-305 | 248 | 200 |
| 13 3/8pulgadas x17 1/2 pulgadas | I, II, III | 430-435 | 346 | 200 |
| Especificaciones | Modelos | Diámetro exterior máximo (mm) | Diámetro interior (mm) | Longitud (mm) |
| 41/2"×6" | 4 | 160 | 116 | 450/575 |
| 4 1/2"×6 1/4" | 4 | 167 | 116 | 450/575 |
| 4 1/2"×7 7/8" | 4 | 210 | 116 | 450/575 |
| 4 1/2"×8 1/2" | 4 | 230 | 116 | 450/575 |
| 5"×6" | 4 | 160 | 128 | 450/540 |
| 5"×6 3/4" | 4 | 180 | 128 | 450/575 |
| 5"×7 7/8" | 4 | 210 | 128 | 450/575 |
| 5 1/2"×7 7/8" | 5 | 210 | 140 | 450/575 |
| 5 1/2"×8 1/2" | 5 | 216/245 | 140 | 450/575 |
| 5 1/2"×8 3/4" | 5 | 222/250 | 140 | 450/575 |
| 5 1/2"×9 7/8" | 5 | 251/264 | 140 | 450/575 |
| 51/2"×91/2" | 5 | 242/264 | 140 | 450/575 |
| 7"×8 1/2" | 6 | 216/230 | 179 | 450/575 |
| 7"×8 3/4" | 6 | 222/233 | 179 | 450/575 |
| 7"×9 1/2" | 6 | 242/264 | 179 | 450/575 |
| 7"×9 7/8" | 6 | 251/264 | 179 | 550/650 |
| 9 5/8"×12 1/4" | 8 | 346 | 245 | 550/650 |
| 9 5/8"×13 3/8" | 8 | 346/352 | 245 | 550/650 |
| 9 5/8"×12 13/16" | 8 | 378 | 245 | 550/650 |
| 10 3/4"×15 1/2" | 9 | 405 | 275 | 550/650 |
| φ273.05×φ374 | 9 | 374 | 275 | 550/650 |
| 13 3/8"×17 1/2" | 10 | 440/446 | 342 | 550/650 |
| 13 5/8"×17 1/2" | 11 | 440/466 | 342 | 550/650 |
| 20"×26" | 17 | 696 | 510 | 550/610/650 |
